Gambaran Keseluruhan Produk:
Penyambung Pateri Pengecutan Haba Terlindung HSCT-P sesuai untuk pemasangan terminal pembumian terlindung. Penyambung Pateri Pengecutan Haba Terlindung HSCT-P ini menampilkan tiub luar berprestasi tinggi untuk perlindungan yang boleh dipercayai, dengan reka bentuk plumbum terbenam yang memudahkan pemasangan dan meningkatkan kecekapan kerja, sambil mengurangkan gangguan elektromagnet melalui penebat selamat.
Ciri-ciri produk:
- Nisbah Kecut: 2:1
- Haus & rintangan kakisan kimia yang sangat baik
- Warna: Putih, Merah, Biru, Kuning
- mematuhi RoHS
Spesifikasi Teknikal:
- Suhu Pengecutan Minimum: 80 ℃
- Suhu Pengecutan Penuh: 160 ℃
- Suhu Operasi: -55℃~125℃
- Suhu Mula Lebur Solder: 138 ℃
- Suhu Lebur Lengkap Pateri: 160 ℃
- Kekuatan Dielektrik: 1KV
- Penilaian Kalis Air: IP67
- Kekuatan Tegangan: Putih 50N, Merah 150N, Biru 200N, Kuning 200N
Spesifikasi Produk:
| Nombor bahagian | Ubi mengecut haba (mm) | Cincin pateri(mm) | Kawat pelindung (mm) | |||
| ID | L | id | H | OD | L2 | |
| HSCP 1.7 | 1.7±0.1 | 26±0.5 | 1.7±0.1 | 2.0±0.1 | 1.0 | 100 |
| HSCP 1.95 | 1.95±0.1 | 26±0.5 | 1.95±0.1 | 2.0±0.1 | 1.0 | 100 |
| HSCP 2.7 | 2.7±0.2 | 42±0.5 | 2.7±0.2 | 2.5±0.1 | 1.0 | 100 |
| HSCP 4.5 | 4.5±0.2 | 42±0.5 | 4.5±0.2 | 2.5±0.1 | 1.5 | 100 |
| HSCP 6.0 | 6.0±0.2 | 42±0.5 | 6.0±0.2 | 3.5±0.1 | 1.5 | 150 |
| HSCP 7.0 | 7.0±0.2 | 42±0.5 | 7.0±0.2 | 3.5±0.1 | 1.5 | 150 |
| HSCP 8.7 | 8.7±0.5 | 42±0.5 | 8.7±0.5 | 3.5±0.1 | 1.5 | 150 |
| HSCP 9.7 | 9.7±0.5 | 42±0.5 | 9.7±0.5 | 3.5±0.1 | 1.5 | 150 |
| HSCP 10.7 | 10.7±0.5 | 42±0.5 | 10.7±0.5 | 3.5±0.1 | 1.5 | 150 |
| HSCP 13.0 | 13.0±0.5 | 42±0.5 | 13.0±0.5 | 4.5±0.1 | 1.5 | 150 |

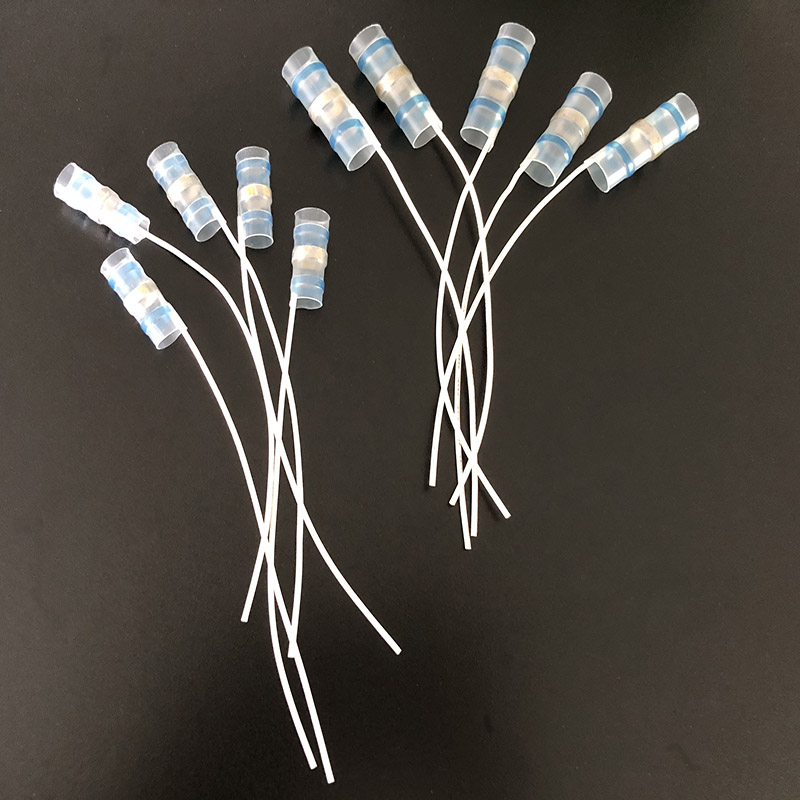

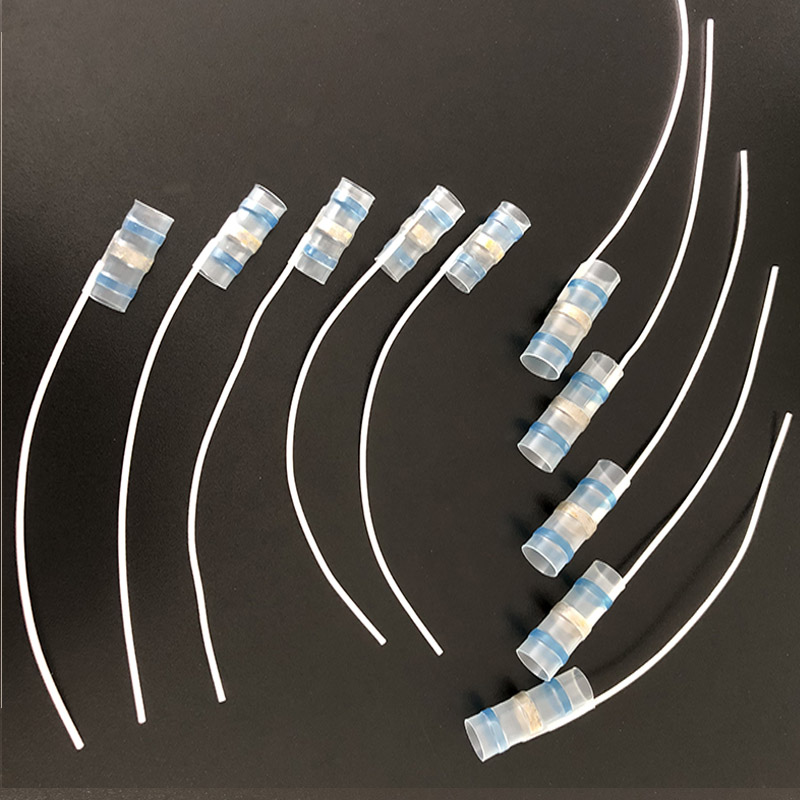

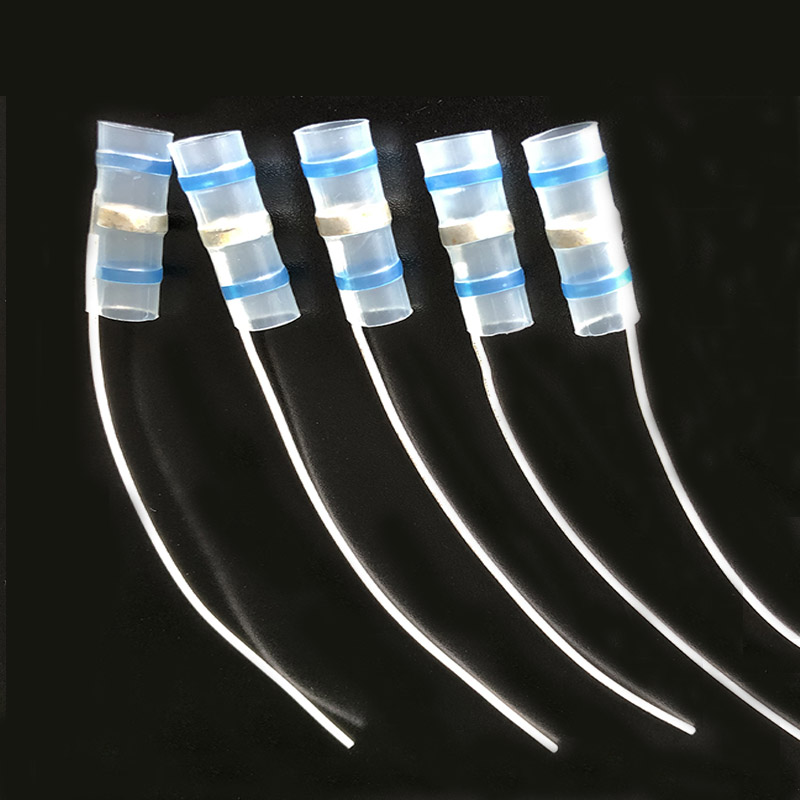

Gambar HSCT-P Shielded Heat Shrinkable Solder Connectors adalah seperti berikut:
